Xích chốt dài
Tuệ An là đơn vị cung cấp xích chốt dài tiêu chuẩn hàng chất lượng cao, giá tốt. Liên hệ để hotline 0359119179 để được tư vấn và báo giá xích chốt dài nhanh chóng. Tuệ An là đơn vị phân phối các loại xích chốt dài tiêu chuẩn nhập khẩu trực tiếp của nhiều thương hiệu uy tín chất lượng của Nhật Bản, Đài Loan, Mỹ. Chúng tôi xin cam kết hàng hóa đảm bảo chính hãng 100%, bảo hành, bảo trì theo tiêu chuẩn của nhà sản xuất

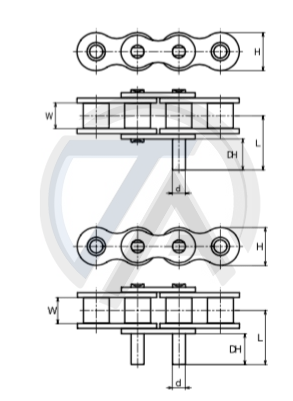

Thông số kỹ thuật xích chốt dài tiêu chuẩn
| Loại | 35 | 40 | 50 | 60 | 80 | 100 | 120 | 140 | 160 | |
| Bước xích | P | 9.525 | 12.7 | 15.875 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 |
| Trục lăn | W | 4.78 | 7.95 | 9.53 | 12.7 | 15.88 | 19.05 | 25.4 | 25.4 | 31.75 |
| D | *5.08 | 7.95 | 10.16 | 11.91 | 15.88 | 19.05 | 22.23 | 25.4 | 28.58 | |
| Chốt | d | 3.59 | 3.97 | 5.09 | 5.96 | 7.94 | 9.54 | 11.11 | 12.71 | 14.29 |
| A | 5.77 | 8.07 | 10.17 | 12.7 | 16.15 | 20.1 | 25.2 | 27.3 | 32.45 | |
| B | 7.28 | 9.48 | 11.63 | 14.2 | 19.25 | 23.05 | 28.6 | 31.3 | 37.15 | |
| Má xích | T | 1.25 | 1.5 | 2 | 2.4 | 3.2 | 4 | 4.8 | 5.6 | 6.4 |
| H | 8.8 | 11.7 | 14.6 | 17.5 | 23 | 28.9 | 35 | 40.7 | 46.7 | |
| Chiều dài chốt | DH | 9.52 | 9.52 | 11.91 | 14.27 | 19.05 | 23.83 | 28.58 | 33.32 | 38.1 |
| L | 14.5 | 16.6 | 20.9 | 25.6 | 33.6 | 41.6 | 51.2 | 57.6 | 67.3 | |
| Khối lượng đính kèm | D-1 | 0.0007 | 0.0009 | 0.0017 | 0.0034 | 0.007 | 0.012 | 0.02 | 0.03 | 0.044 |
| D-3 | 0.0014 | 0.0018 | 0.0034 | 0.006 | 0.014 | 0.024 | 0.04 | 0.06 | 0.08 | |
| Số mắc xích/ mét | 320 | 240 | 192 | 160 | 120 | 96 | 80 | 68 | 60 | |
Hình ảnh các đính kèm trên xích chốt dài
|
Loại |
Thông số kỹ thuật của các đính kèm |
Khối lượng đính kèm (kg/m) |
|||||||
|
N |
O |
C |
X |
Y |
S |
Z |
AA, SAA |
KK, SKK |
|
|
40 |
9.5 |
4.5 |
7.9 |
12.7 |
17.4 |
12.7 |
17.3 |
0.003 |
0.006 |
|
50 |
12.7 |
5.5 |
10.3 |
15.9 |
22.3 |
15.9 |
22.3 |
0.006 |
0.012 |
|
60 |
15.9 |
6.6 |
11.9 |
19.05 |
27.2 |
18.25 |
26.3 |
0.010 |
0.020 |
|
80 |
19.1 |
9.0 |
15.9 |
25.4 |
35.2 |
24.6 |
34.2 |
0.024 |
0.048 |
|
100 |
25.4 |
11.0 |
19.85 |
31.75 |
44.7 |
31.75 |
44.6 |
0.050 |
0.100 |
Xích chốt dài tiêu chuẩn ở đâu chất lượng giá tốt?
Quý Khách Hàng cần mua xích chốt dài tiêu chuẩn ở đâu chất lượng giá tốt? Chúng tôi là đơn vị phù hợp nhất bởi những sản phẩm được Tuệ An nhập trực tiếp từ nhà sản xuất. Công ty chúng tôi cam kết: những sản phẩm mà chúng tôi mang lại có nguồn gốc xuất xứ rõ ràng, khách hàng có thể kiểm tra bằng văn bản. Có chế độ bảo hành theo quy định của nhà sản xuất (tối thiểu 1 năm).
Quý Khách Hàng có nhu cầu tư vấn hoặc mua xích công nghiệp nói riêng hay các loại vật tư cơ khí nói chung. Vui lòng liên hệ với chúng tôi ngay theo thông tin liên hệ bên dưới:
Hotline: 0359119179
