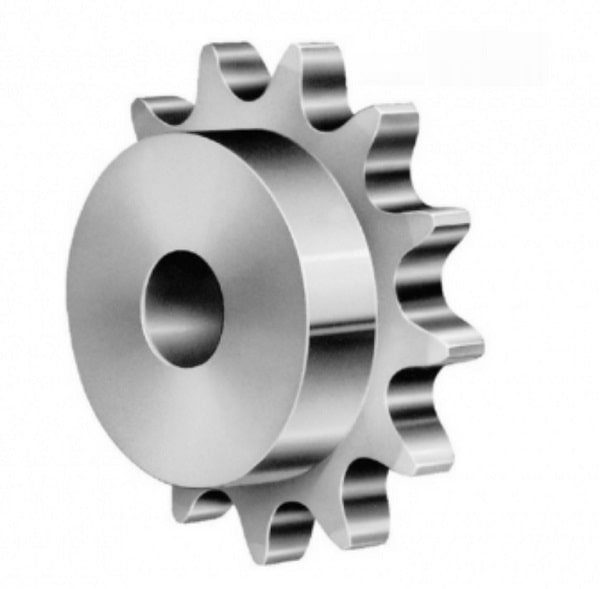

Nhông xích 40

Nhông xích 40 chất lượng cao của chúng tôi sử dụng vật liệu thép carbon cao cấp và tiếp theo là lớp phủ oxit đen chống ăn mòn và có răng cứng. Sự kết hợp giữa các tính năng cao cấp và quy trình sản xuất có dung sai chính xác làm cho các nhông xích cỡ 40 này trở thành một thành phần chất lượng cao, đáng tin cậy và bền bỉ cho bất kỳ hệ thống truyền động hoặc băng tải nào. Được sản xuất theo kích thước phù hợp với Tiêu chuẩn ANSI từ Viện Tiêu chuẩn Quốc gia Hoa Kỳ, nghĩa là nhông xích của chúng tôi tương thích với bất kỳ xích con lăn ANSI nào và thay thế trực tiếp bất kỳ đĩa xích ANSI nào có kích thước tương đương. Chúng tôi cũng cung cấp các nhông xích số tùy chỉnh được sản xuất tùy chỉnh theo yêu cầu, trong một loạt các tùy chọn vật liệu khác nhau, từ thép, inox, nhôm.

Nhông xích 40 được chia thành 3 loại như sau:

Nhông xích 40A: hay còn gọi là đĩa xích 40 không có moay ơ (cùi)
Nhông xích 40B: nhông 40 có moay ơ 1 bên (cùi 1 bên)
Nhông xích 40C: nhông 40 có moay ơ 2 bên (cùi 2 bên)

Thông số kỹ thuật nhông 40

Bước xích (P)	12.7 mm
Bề rộng con lăn (W)	7.95 mm
Đường kính con lăn (Dr)	7.95 mm
Bề dày răng (T)	7.2 mm
Vật liệu cơ khí	S45C

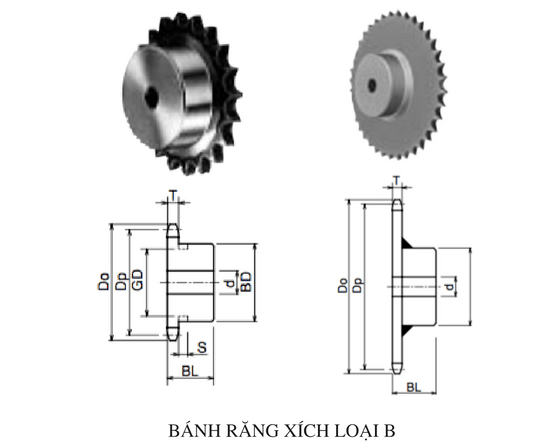

nhông 40

Loại nhông xích	Số lượng răng	Đường kính đỉnh răng	Đường kính vòng chia	Đường kính lỗ			Đường kính moay ơ	Bề dày nhông xích	Khối lượng
Loại nhông xích	Số lượng răng	Do	Dp	d lỗ NSX	d (min)	d (max)	BD	BL	Kg
40B	9	42	37.13	8.5	9.5	16	*28	22	0.11
	10	46	41.10	9.5	10.5	18	*32	22	0.14
	11	51	45.08	10.5	11.5	20	*36	22	0.19
	12	55	49.07	11.5	12.5	22	*40	22	0.22
	13	59	53.07	13.5	14.5	20	37	22	0.23
	14	63	57.07	13.5	14.5	25	42	22	0.28
	15	67	61.08	13.5	14.5	28	46	22	0.34
	16	71	65.10	13.5	14.5	30	50	22	0.40
	17	76	69.12	13.5	14.5	32	54	22	0.46
	18	80	73.14	13.5	14.5	35	57	22	0.51
	19	84	77.16	13.5	14.5	40	62	22	0.59
	20	88	81.18	14	15	45	67	25	0.76
	21	92	85.21	14	15	48	71	25	0.85
	22	96	89.24	14	15	51	75	25	0.95
	23	100	93.27	14	15	51	77	25	1.00
	24	104	97.30	14	15	42	63	25	0.84
	25	108	101.33	14	15	42	63	25	0.88
	26	112	105.36	13	14	42	63	25	0.92
	27	116	109.40	13	14	42	63	25	0.96
	28	120	113.43	13	14	42	63	25	1.00
	29	124	117.46	13	14	42	63	25	1.00
	30	128	121.50	13	14	42	63	25	1.10
	31	133	125.53	14	15	45	68	28	1.20
	32	137	129.57	14	15	45	68	28	1.30
	33	141	133.61	14	15	45	68	28	1.30
	34	145	137.64	14	15	45	68	28	1.30
	35	149	141.68	16	17	45	68	28	1.40
	36	153	145.72	16	17	45	68	28	1.50
	37	157	149.75	16	17	45	68	28	1.55
	38	161	153.79	16	17	45	68	28	1.60
	39	165	157.83	16	17	45	68	28	1.65
	40	169	161.87	16	17	45	68	28	1.70
	41	173	165.91	16	17	48	73	32	2.00
	42	177	169.95	16	17	48	73	32	2.05
	43	181	173.98	16	17	48	73	32	2.10
	44	185	178.02	16	17	48	73	32	2.17
	45	189	182.06	16	17	48	73	32	2.25
	46	193	186.10	16	17	48	73	32	2.30
	47	197	190.14	16	17	48	73	32	2.37
	48	201	194.18	16	17	48	73	32	2.45
	49	205	198.22	16	17	48	73	32	2.51
	50	209	202.26	16	17	48	73	32	2.60
	51	214	206.30	16	17	48	73	32	2.65
	52	218	210.34	16	17	48	73	32	2.72
	53	222	214.38	16	17	48	73	32	2.80
	54	226	218.42	16	17	48	73	32	2.90
	55	230	222.46	16	17	48	73	32	2.96
	56	234	226.50	16	17	48	73	32	3.04
	60	250	242.66	16	17	48	73	32	3.40
	64	266	258.83	16	17	48	73	32	3.73
	65	270	262.87	16	17	55	83	32	4.10
	68	282	274.99	16	17	55	83	32	4.35
	70	290	283.07	20	21	55	83	32	4.57
	72	299	291.16	20	21	55	83	32	4.80
	75	311	303.28	20	21	55	83	32	5.10
	80	331	323.49	20	21	60	88	35	5.90
	85	351	343.69	20	21	60	88	35	6.50
	90	371	363.90	20	21	60	88	35	7.15
