Nhông xích 80

Danh mục: Nhông Xích, Nhông Xích Đơn Thẻ: bánh răng xích

Mô tả
Đánh giá (0)

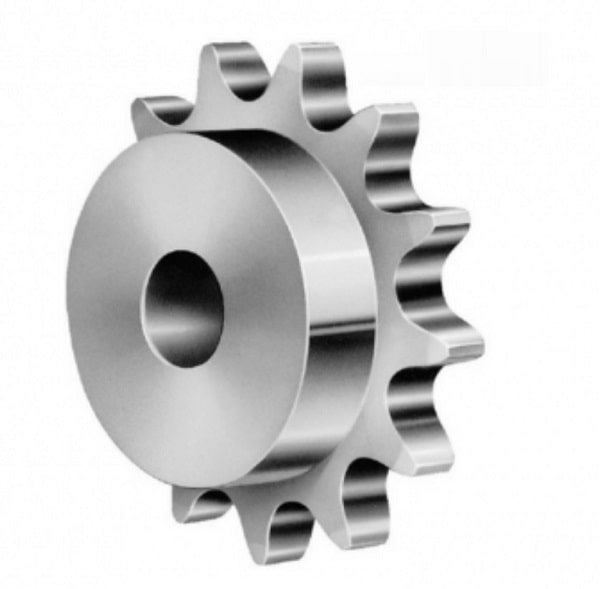

Nhông xích 80

Nhông xích 80 chất lượng cao của chúng tôi sử dụng vật liệu thép carbon cao cấp và tiếp theo là lớp phủ oxit đen chống ăn mòn và có răng cứng. Sự kết hợp giữa các tính năng cao cấp và quy trình sản xuất có dung sai chính xác làm cho các nhông xích cỡ 80 này trở thành một thành phần chất lượng cao, đáng tin cậy và bền bỉ cho bất kỳ hệ thống truyền động hoặc băng tải nào. Được sản xuất theo kích thước phù hợp với Tiêu chuẩn ANSI từ Viện Tiêu chuẩn Quốc gia Hoa Kỳ, nghĩa là nhông xích của chúng tôi tương thích với bất kỳ xích con lăn ANSI nào và thay thế trực tiếp bất kỳ đĩa xích ANSI nào có kích thước tương đương. Chúng tôi cũng cung cấp các nhông xích số tùy chỉnh được sản xuất tùy chỉnh theo yêu cầu, trong một loạt các tùy chọn vật liệu khác nhau, từ thép, inox, nhôm.

Nhông xích 80 được chia thành 3 loại như sau:

Nhông xích 80A: hay còn gọi là đĩa xích 80 không có moay ơ (cùi)
Nhông xích 80B: nhông 80 có moay ơ 1 bên (cùi 1 bên)
Nhông xích 80C: nhông 80 có moay ơ 2 bên (cùi 2 bên)

Thông số kỹ thuật nhông 80

Bước xích (P)	25.4 mm
Bề rộng con lăn (W)	15.88 mm
Đường kính con lăn (Dr)	15.88 mm
Bề dày răng (T)	14.6 mm
Vật liệu cơ khí	S45C

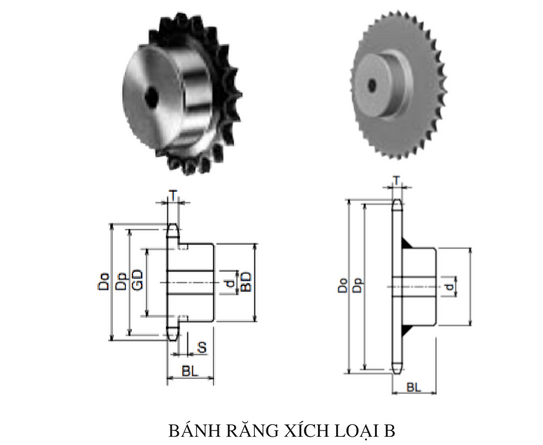

nhông 80

Loại nhông xích	Số lượng răng	Đường kính đỉnh răng	Đường kính vòng chia	Đường kính lỗ			Đường kính moay ơ	Bề dày nhông xích	Khối lượng
Loại nhông xích	Số lượng răng	Do	Dp	d lỗ NSX	d (min)	d (max)	BD	BL	Kg
80B	9	85	74.27	16	18	35	*58	40	0.87
	10	93	82.19	16	18	32	52	40	1.02
	11	102	90.16	16	18	38	60	40	1.25
	12	110	98.14	16	18	45	67	40	1.60
	13	118	106.14	16	18	51	77	40	1.90
	14	127	114.15	16	18	51	77	40	2.15
	15	135	122.17	20	22	63	93	40	2.30
	16	143	130.20	20	22	63	93	40	2.50
	17	151	138.23	20	22	63	93	40	2.95
	18	159	146.27	20	22	63	93	40	3.15
	19	167	154.32	20	22	63	93	40	3.40
	20	176	162.37	20	22	63	93	40	3.60
	21	184	170.42	20	22	63	93	40	3.85
	22	192	178.48	26	28	75	107	45	5.00
	23	200	186.54	26	28	75	107	45	5.23
	24	208	194.60	26	28	75	107	45	5.50
	25	216	202.66	26	28	75	107	45	5.80
	26	224	210.72	26	28	75	107	45	6.10
	27	233	218.79	26	28	75	107	45	6.40
	28	241	226.86	26	28	75	107	45	6.75
	29	249	234.93	26	28	75	107	45	7.10
	30	257	243.00	26	28	75	107	45	7.40
	31	265	251.07	26	28	75	107	45	7.80
	32	273	259.14	26	28	75	107	45	8.15
	33	281	267.21	26	28	75	107	45	8.50
	34	289	275.29	26	28	75	107	45	8.90
	35	297	283.36	26	28	75	107	45	9.30
	36	306	291.43	26	28	80	117	50	10.60
	37	314	299.51	26	28	80	117	50	11.00
	38	322	307.58	26	28	80	117	50	11.40
	39	330	315.66	26	28	80	117	50	11.90
	40	338	323.74	26	28	80	117	50	12.40
	41	346	331.81	26	28	80	117	50	12.80
	42	354	339.89	26	28	80	117	50	13.30
	43	362	347.97	26	28	80	117	50	13.80
	44	370	356.04	26	28	80	117	50	14.30
	45	378	364.12	26	28	80	117	50	14.90
	46	387	372.20	26	28	80	117	50	15.30
	47	395	380.28	26	28	80	117	50	15.70
	48	403	388.36	26	28	80	117	50	15.80
	50	419	404.52	26	28	80	117	50	17.65
	52	435	420.68	26	28	80	117	50	18.70
	53	443	428.76	26	28	80	117	50	19.30
	54	451	436.84	26	28	80	117	50	20.00
	55	459	444.92	26	28	80	117	50	20.60
	56	468	453.00	26	28	80	117	50	21.30
	58	484	469.16	26	28	80	117	50	22.55
	60	500	485.33	26	28	80	117	50	23.10
	65	540	525.73	26	28	89	127	63	29.40
	70	581	566.15	26	28	89	127	63	32.10
	75	621	606.56	26	28	89	127	63	36.20
	80	662	646.97	26	28	95	137	71	42.90
	90	743	727.80	26	28	95	137	71	53.00
