Nhông xích 100

Nhông xích 100 chất lượng cao của chúng tôi sử dụng vật liệu thép carbon cao cấp và tiếp theo là lớp phủ oxit đen chống ăn mòn và có răng cứng. Sự kết hợp giữa các tính năng cao cấp và quy trình sản xuất có dung sai chính xác làm cho các nhông xích cỡ 100 này trở thành một thành phần chất lượng cao, đáng tin cậy và bền bỉ cho bất kỳ hệ thống truyền động hoặc băng tải nào. Được sản xuất theo kích thước phù hợp với Tiêu chuẩn ANSI từ Viện Tiêu chuẩn Quốc gia Hoa Kỳ, nghĩa là nhông xích của chúng tôi tương thích với bất kỳ xích con lăn ANSI nào và thay thế trực tiếp bất kỳ đĩa xích ANSI nào có kích thước tương đương. Chúng tôi cũng cung cấp các nhông xích số tùy chỉnh được sản xuất tùy chỉnh theo yêu cầu, trong một loạt các tùy chọn vật liệu khác nhau, từ thép, inox, nhôm.

Nhông xích 100 được chia thành 3 loại như sau:

Nhông xích 100A: hay còn gọi là đĩa xích 100 không có moay ơ (cùi)

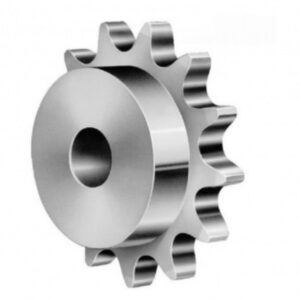

Nhông xích 100B: nhông 100 có moay ơ 1 bên (cùi 1 bên)
Nhông xích 100C: nhông 100 có moay ơ 2 bên (cùi 2 bên)

Thông số kỹ thuật nhông 100

Bước xích (P)	31.75 mm
Bề rộng con lăn (W)	19.05 mm
Đường kính con lăn (Dr)	19.05 mm
Bề dày răng (T)	17.6 mm
Vật liệu cơ khí	S45C

nhông 100

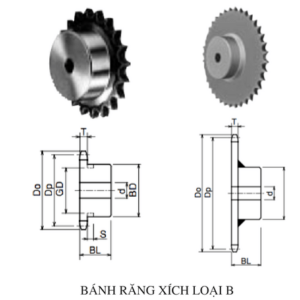

Loại nhông xích	Số lượng răng	Đường kính đỉnh răng	Đường kính vòng chia	Đường kính lỗ			Đường kính moay ơ	Bề dày nhông xích	Khối lượng
Loại nhông xích	Số lượng răng	Do	Dp	d lỗ NSX	d (min)	d (max)	BD	BL	Kg
100B	9	106	92.84	20	22	40	*70	50	1.6
	10	117	102.74	20	22	45	65	50	1.9
	11	127	112.70	20	22	51	75	50	2.3
	12	138	122.67	20	22	57	86	50	2.9
	13	148	132.67	20	22	63	94	50	3.1
	14	158	142.68	20	22	66	98	50	3.6
	15	168	152.71	20	22	66	98	50	4.2
	16	179	162.74	20	22	66	98	50	4.6
	17	189	172.79	20	22	75	107	50	5.3
	18	199	182.84	20	22	75	107	50	5.7
	19	209	192.90	20	22	75	107	50	6.1
	20	220	202.96	20	22	75	107	50	6.5
	21	230	213.03	20	22	75	107	50	7.0
	22	240	223.10	20	22	80	117	56	7.9
	23	250	233.17	20	22	80	117	56	8.5
	24	260	243.25	20	22	80	117	56	8.8
	25	270	253.32	20	22	80	117	56	9.3
	26	281	263.40	20	22	80	117	56	9.8
	27	291	273.49	20	22	80	117	56	10.3
	28	301	283.57	20	22	80	117	56	10.9
	29	311	293.66	20	22	80	117	56	11.5
	30	321	303.75	26	28	80	117	56	12.1
	32	341	323.92	26	28	80	117	56	14.5
	33	352	334.01	26	28	80	117	56	16.1
	34	362	344.11	26	28	80	117	56	16.6
	35	372	354.20	26	28	89	127	63	17.5
	36	382	364.29	26	28	89	127	63	18.0
	37	392	374.38	26	28	89	127	63	18.9
	38	402	384.48	26	28	89	127	63	19.5
	40	422	404.67	26	28	89	127	63	20.4
	41	433	414.77	26	28	89	127	63	21.5
	42	443	424.86	26	28	89	127	63	22.6
	45	473	455.16	26	28	89	127	63	24.7
	47	493	475.35	26	28	89	127	63	26.7
	48	503	485.45	26	28	89	127	63	27.5
	50	524	505.65	26	28	89	127	63	30.0
	54	564	546.05	26	28	103	147	80	37.4
	55	574	556.15	26	28	103	147	80	41.6
	60	625	606.66	26	28	103	147	80	44.3
	65	675	657.17	26	28	103	147	80	54.5
100C	70	726	707.68	26	28	103	147	100	64.7
100C	75	777	758.20	26	28	103	147	100	72.7
