Nhông xích 60

Nhông xích 60 chất lượng cao của chúng tôi sử dụng vật liệu thép carbon cao cấp và tiếp theo là lớp phủ oxit đen chống ăn mòn và có răng cứng. Sự kết hợp giữa các tính năng cao cấp và quy trình sản xuất có dung sai chính xác làm cho các nhông xích cỡ 60 này trở thành một thành phần chất lượng cao, đáng tin cậy và bền bỉ cho bất kỳ hệ thống truyền động hoặc băng tải nào. Được sản xuất theo kích thước phù hợp với Tiêu chuẩn ANSI từ Viện Tiêu chuẩn Quốc gia Hoa Kỳ, nghĩa là nhông xích của chúng tôi tương thích với bất kỳ xích con lăn ANSI nào và thay thế trực tiếp bất kỳ đĩa xích ANSI nào có kích thước tương đương. Chúng tôi cũng cung cấp các nhông xích số tùy chỉnh được sản xuất tùy chỉnh theo yêu cầu, trong một loạt các tùy chọn vật liệu khác nhau, từ thép, inox, nhôm.

Nhông xích 60 được chia thành 3 loại như sau:

Nhông xích 60A: hay còn gọi là đĩa xích 60 không có moay ơ (cùi)

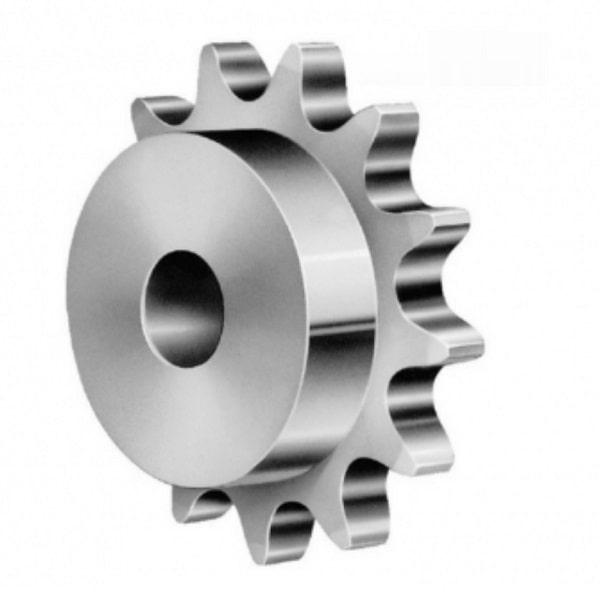

Nhông xích 60B: nhông 60 có moay ơ 1 bên (cùi 1 bên)
Nhông xích 60C: nhông 60 có moay ơ 2 bên (cùi 2 bên)

Thông số kỹ thuật nhông 60

Bước xích (P)	19.05 mm
Bề rộng con lăn (W)	12.7 mm
Đường kính con lăn (Dr)	11.91 mm
Bề dày răng (T)	11.7 mm
Vật liệu cơ khí	S45C

nhông 60

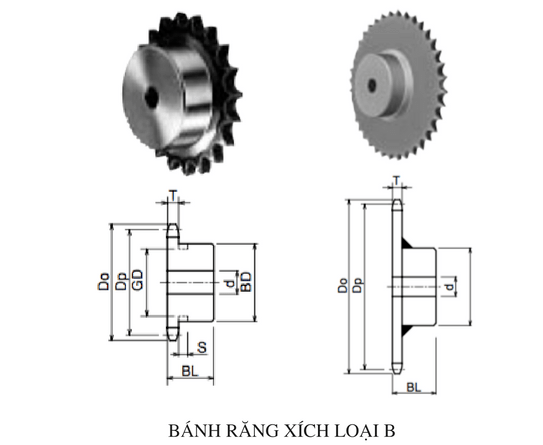

Loại nhông xích	Số lượng răng	Đường kính đỉnh răng	Đường kính vòng chia	Đường kính lỗ			Đường kính moay ơ	Bề dày nhông xích	Khối lượng
Loại nhông xích	Số lượng răng	Do	Dp	d lỗ NSX	d (min)	d (max)	BD	BL	Kg
60B	9	63	55.70	11.5	12.5	25	*43	32	0.40
	10	68	61.65	14.5	15.5	30	*49	32	0.49
	11	76	67.62	14.5	15.5	32	* 51	32	0.60
	12	83	73.60	14.5	15.5	32	51	32	0.69
	13	89	79.60	14	15	35	57	32	0.81
	14	95	85.61	16	17	40	62	32	0.96
	15	101	91.62	16	17	45	68	32	1.10
	16	107	97.65	16	17	48	73	32	1.30
	17	113	103.67	16	17	48	73	32	1.40
	18	119	109.71	16	17	55	83	40	2.00
	19	126	115.74	16	17	55	83	40	2.10
	20	132	121.78	16	17	55	83	40	2.20
	21	138	127.82	16	17	55	83	40	2.30
	22	144	133.86	16	17	55	83	40	2.50
	23	150	139.90	16	17	55	83	40	2.50
	24	156	145.95	16	17	55	83	40	2.60
	25	162	151.99	16	17	55	83	40	2.70
	26	168	158.04	16	17	55	83	40	2.90
	27	174	164.09	20	21	55	83	40	3.00
	28	180	170.14	20	21	55	83	40	3.10
	29	187	176.20	20	21	55	83	40	3.30
	30	193	182.25	20	21	55	83	40	3.40
	31	199	188.30	20	21	55	83	40	3.64
	32	205	194.35	20	21	55	83	40	3.80
	33	211	200.41	20	21	55	83	40	4.00
	34	217	206.46	20	21	55	83	40	4.15
	35	223	212.52	20	21	55	83	40	4.33
	36	229	218.57	20	21	55	83	40	4.52
	37	235	224.63	20	21	55	83	40	4.70
	38	241	230.69	20	21	55	83	40	4.90
	39	247	236.74	20	21	55	83	40	5.10
	40	253	242.80	20	21	55	83	40	5.30
	41	260	248.86	20	21	63	93	45	6.00
	42	266	254.92	20	21	63	93	45	6.40
	43	272	260.98	20	21	63	93	45	6.60
	44	278	267.03	20	21	63	93	45	6.88
	45	284	273.09	20	21	63	93	45	7.10
	46	290	279.15	20	21	63	93	45	7.28
	47	296	285.21	20	21	63	93	45	7.53
	48	302	291.27	20	21	63	93	45	7.85
	49	308	297.33	20	21	63	93	45	8.04
	50	314	303.39	20	21	63	93	45	8.40
	51	320	309.45	20	21	63	93	45	8.57
	52	326	315.51	20	21	63	93	45	8.84
	54	338	327.63	20	21	63	93	45	9.50
	55	345	333.69	20	21	63	93	45	9.69
	56	351	339.75	20	21	63	93	45	9.99
	58	363	351.87	20	21	63	93	45	10.59
	60	375	363.99	20	21	63	93	45	11.30
	64	399	388.24	20	21	63	93	45	12.50
	65	405	394.30	26	27	75	107	45	13.50
	70	436	424.61	26	27	75	107	45	15.30
	75	466	454.92	26	27	75	107	45	17.20
	80	496	485.23	26	27	80	117	50	20.00
	85	527	515.54	26	27	80	117	50	22.30
	90	557	545.85	26	27	80	117	50	24.60
