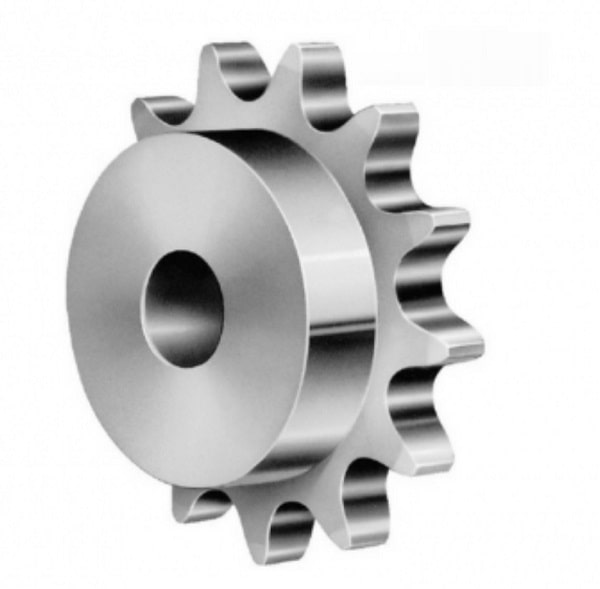

Nhông xích 50

Nhông xích 50 chất lượng cao của chúng tôi sử dụng vật liệu thép carbon cao cấp và tiếp theo là lớp phủ oxit đen chống ăn mòn và có răng cứng. Sự kết hợp giữa các tính năng cao cấp và quy trình sản xuất có dung sai chính xác làm cho các nhông xích cỡ 50 này trở thành một thành phần chất lượng cao, đáng tin cậy và bền bỉ cho bất kỳ hệ thống truyền động hoặc băng tải nào. Được sản xuất theo kích thước phù hợp với Tiêu chuẩn ANSI từ Viện Tiêu chuẩn Quốc gia Hoa Kỳ, nghĩa là nhông xích của chúng tôi tương thích với bất kỳ xích con lăn ANSI nào và thay thế trực tiếp bất kỳ đĩa xích ANSI nào có kích thước tương đương. Chúng tôi cũng cung cấp các nhông xích số tùy chỉnh được sản xuất tùy chỉnh theo yêu cầu, trong một loạt các tùy chọn vật liệu khác nhau, từ thép, inox, nhôm.

Nhông xích 50 được chia thành 3 loại như sau:

Nhông xích 50A: hay còn gọi là đĩa xích 50 không có moay ơ (cùi)
Nhông xích 50B: nhông 50 có moay ơ 1 bên (cùi 1 bên)
Nhông xích 50C: nhông 50 có moay ơ 2 bên (cùi 2 bên)

Thông số kỹ thuật nhông 50

Bước xích (P)	15.875 mm
Bề rộng con lăn (W)	9.53 mm
Đường kính con lăn (Dr)	10.16 mm
Bề dày răng (T)	8.7 mm
Vật liệu cơ khí	S45C

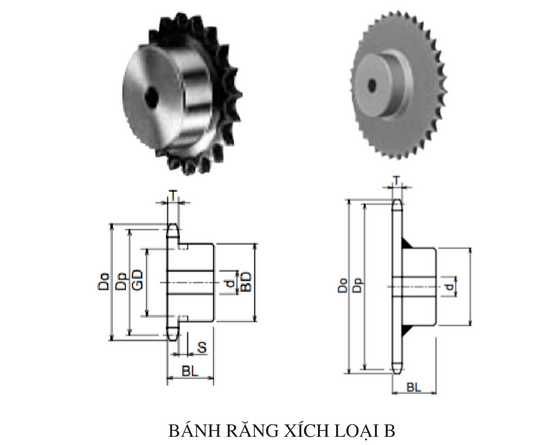

nhông 50

Loại nhông xích	Số lượng răng	Đường kính đỉnh răng	Đường kính vòng chia	Đường kính lỗ			Đường kính moay ơ	Bề dày nhông xích	Khối lượng
Loại nhông xích	Số lượng răng	Do	Dp	d lỗ NSX	d (min)	d (max)	BD	BL	Kg
50B	8	48	41.48	11.5	12.5	13.5	*30	25	0.12
	9	53	46.42	11.5	12.5	18	*34	25	0.20
	10	58	51.37	14.5	15.5	22	*40	25	0.27
	11	64	56.35	14.5	15.5	28	*45.5	25	0.33
	12	69	61.34	14.5	15.5	30	*50	25	0.41
	13	74	66.34	14.5	15.5	32	*51	25	0.46
	14	79	71.34	14.5	15.5	32	52	25	0.52
	15	84	76.35	14.5	15.5	35	57	25	0.62
	16	89	81.37	14	15	40	62	25	0.72
	17	94	86.39	14	15	45	67	25	0.83
	18	100	91.42	14	15	48	72	28	1.00
	19	105	96.45	14	15	48	73	28	1.10
	20	110	101.48	14	15	48	73	28	1.20
	21	115	106.51	14	15	48	73	28	1.20
	22	120	111.55	16	17	48	73	28	1.30
	23	125	116.58	16	17	48	73	28	1.30
	24	130	121.62	16	17	48	73	28	1.40
	25	135	126.66	16	17	48	73	28	1.50
	26	140	131.70	16	17	48	73	28	1.50
	27	145	136.74	16	17	48	73	28	1.50
	28	150	141.79	16	17	48	73	28	1.60
	29	155	146.83	16	17	48	73	28	1.70
	30	161	151.87	16	17	48	73	28	1.80
	31	166	156.92	16	17	48	73	28	1.85
	32	171	161.96	16	17	48	73	28	1.90
	33	176	167.01	16	17	48	73	28	2.00
	34	181	172.05	16	17	48	73	28	2.10
	35	186	177.10	16	17	48	73	28	2.20
	36	191	182.14	16	17	55	83	35	2.85
	37	196	187.19	16	17	55	83	35	2.95
	38	201	192.24	16	17	55	83	35	3.05
	39	206	197.29	16	17	55	83	35	3.15
	40	211	202.33	16	17	55	83	35	3.25
	41	216	207.38	16	17	55	83	35	3.40
	42	221	212.43	16	17	55	83	35	3.50
	43	226	217.48	16	17	55	83	35	3.60
	44	231	222.53	16	17	55	83	35	3.70
	45	237	227.58	16	17	55	83	35	3.85
	46	242	232.63	16	17	55	83	35	3.96
	47	247	237.68	16	17	55	83	35	4.09
	48	252	242.73	16	17	55	83	35	4.20
	49	257	247.78	16	17	55	83	35	4.35
	50	262	252.83	16	17	55	83	35	4.50
	51	267	257.88	16	17	55	83	35	4.62
	52	272	262.92	16	17	55	83	35	4.76
	53	277	267.97	16	17	55	83	35	4.91
	54	282	273.02	16	17	55	83	35	5.05
	55	287	278.08	16	17	55	83	35	5.20
	56	292	283.13	16	17	55	83	35	5.36
	57	297	288.18	16	17	55	83	35	5.51
	58	302	293.23	16	17	55	83	35	5.67
	60	312	303.33	16	17	55	83	35	6.00
	65	338	328.58	20	21	63	93	40	7.40
	68	353	343.74	20	21	63	93	40	7.94
	70	363	353.84	20	21	63	93	40	8.30
	75	388	379.10	20	21	63	93	40	9.35
	80	414	404.36	20	21	66	98	45	10.50
	85	439	429.62	20	21	66	98	45	12.00
	90	464	454.88	20	21	66	98	45	13.20
