Bánh răng trụ thẳng M4A

Danh mục: Bánh Răng Trụ Thẳng, Bánh Răng Trụ Thẳng Loại A

Mô tả
Đánh giá (0)

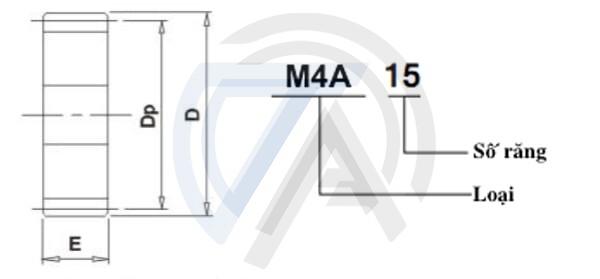

Thông số kỹ thuật bánh răng trụ thẳng M4A (Loại A – Module 4)

Module	M = 4
Góc ăn khớp	α = 20⁰
Vật liệu	Thép S45C

Số răng	Đường kính vòng chia	Đường kính đỉnh răng	Bề dày bánh răng		Đường kính vòng chia	Đường kính đỉnh răng	Bề dày bánh răng
T	Dp	D	E	T	Dp	D	E
15	60	68	32	35	140	148	32
16	64	72	32	36	144	152	32
17	68	76	32	37	148	156	32
18	72	80	32	38	152	160	32
19	76	84	32	39	156	164	32
20	80	88	32	40	160	168	32
21	84	92	32	41	164	172	32
22	88	96	32	42	168	176	32
23	92	100	32	43	172	180	32
24	96	104	32	44	176	184	32
25	100	108	32	45	180	188	32
26	104	112	32	46	184	192	32
27	108	116	32	47	188	196	32
28	112	120	32	48	192	200	32
29	116	124	32	49	196	204	32
30	120	128	32	50	200	208	32
31	124	132	32	55	220	228	32
32	128	136	32	60	240	248	32
33	132	140	32	65	260	268	32
34	136	144	32	70	280	288	32

Chú ý: Công ty chúng tôi có nhận gia công theo yêu cầu:

Gia công lỗ (d: đường kính lỗ)
Gia công then (b, t2: bề rộng và sâu của chốt)
Gia công taro (M: đường kính lỗ cấy ốc (taro))
