Bánh răng trụ thẳng M1A (Loại A - Module 1) hàng chất lượng cao, giá tốt

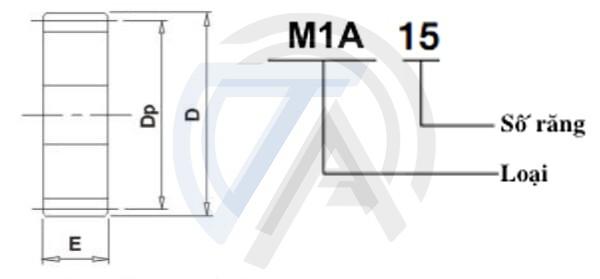

Thông số kỹ thuật bánh răng trụ thẳng M1A (Loại A – Module 1)

Module	M = 1
Góc ăn khớp	α = 20⁰
Vật liệu	Thép S45C

Số răng	Đường kính vòng chia	Đường kính đỉnh răng	Bề dày bánh răng	Số răng	Đường kính vòng chia	Đường kính đỉnh răng	Bề dày bánh răng
T	Dp	D	E	T	Dp	D	E
15	15	17	10	37	37	39	10
16	16	18	10	38	38	40	10
17	17	19	10	39	39	41	10
18	18	20	10	40	40	42	10
19	19	21	10	41	41	43	10
20	20	22	10	42	42	44	10
21	21	23	10	43	43	45	10
22	22	24	10	44	44	46	10
23	23	25	10	45	45	47	10
24	24	26	10	46	46	48	10
25	25	27	10	47	47	49	10
26	26	28	10	48	48	50	10
27	27	29	10	49	49	51	10
28	28	30	10	50	50	52	10
29	29	31	10	55	55	57	10
30	30	32	10	60	60	62	10
31	31	33	10	65	65	67	10
32	32	34	10	70	70	72	10
33	33	35	10	75	75	77	10
34	34	36	10	80	80	82	10
35	35	37	10	85	85	87	10
36	36	38	10	90	90	92	10

Chú ý: Công ty chúng tôi có nhận gia công theo yêu cầu:

Gia công lỗ (d: đường kính lỗ)
Gia công then (b, t2: bề rộng và sâu của chốt)
Gia công taro (M: đường kính lỗ cấy ốc (taro))

Để mua sản phẩm bánh răng chất lượng cao, rõ nguồn gốc, giá tốt hãy liên hệ với chúng tôi ngay. Hưng Phát Nguyên là công ty cung cấp các loại bánh răng nói riêng và các thiết bị cơ khí nói chung như thanh răng, khớp nối, xích công nghiệp. Mua hàng ở Hưng Phát Nguyên thì Quý Khách Hàng có thể yên tâm về chất lượng sản phẩm. Chúng tôi cam kết:
